HZCR-5000 Trifazni analizator kakovosti električne digitalne moči
Uvod v izdelek
Trifazni digitalni analizator kakovosti električne energije je poseben prenosni izdelek za spremljanje in analizo kakovosti delovanja električnega omrežja. Naša naprava sprejema DSP in ARM arhitekturo dvojnega procesorja, DSP za pridobivanje podatkov in obdelavo algoritmov, ARM za komunikacijski protokol in obdelavo vmesnika človeškega stroja. Analogna pridobitev signala se izvaja z dvema ADI AD7655. Trifazni digitalni analizator kakovosti električne energije tri faze lahko zagotovi harmonično analizo in analizo kakovosti moči pri delovanju električne energije ter lahko dolgo spremlja zbiranje podatkov o delovanju električnega omrežja.
Funkcije
Trifazni analizator kakovosti električne digitalne moči, ki ga zagotavlja naše podjetje, s svojo odlično kakovostjo in razumno ceno dobro prodaja po vsem svetu. Ima največjo stopnjo vzorčenja 1 MSPS, kar zagotavlja točnost kanala in celovitost informacij. Ostre vzpone in padce v prehodnih valovnih oblih in prekinitve v prehodnih valovnih oblih je mogoče odkriti bolj natančno. Poleg tega merilnik uporablja zaslon na dotik, da olajša delovanje in bolj priročno. In je modularna struktura z razumnim dizajnom in zanesljivim delovanjem.
Splošni podatki
Napajalnik | Polnilno litij-iono baterijsko pakiranje 9,6V, rezervni polnilec. |
Indikator baterije | Simbol baterije prikazuje energijo iztočnine. Ko je napetost preniska, se samodejno zaustavi po 1 minuti. |
Poraba energije | Trenutna poraba normalnega preskusa 490 mA, neprekinjeno delo 8 ur. |
Velikost spone | 10A majhen oster tok spone: 7.5mm×13mm; |
Število kanalov | 4U/4I. |
Fazno-fazna napetost | 1.0V~2000V. |
Napetost od faze do nevtralne | 1.0V~1000V. |
Sedanji | Trenutna spona: 10mA~10.0A; |
Frekvenca | 40Hz~70Hz. |
Parametri električne energije | W, VA, Var, PF, DPF, cosφ, tanφ. |
Parametri energije | Wh, Varh, Vah. |
Harmonične | Naroči 0~50. |
Skupno harmonično izkrivljanje | Naročilo 0~50, vsaka faza. |
Število prehodnih zapisov | 150 setov. |
Napetostni utrip | Da. |
Zagon trenutnega načina | Ja, 100 sekund. |
3 faze neravnovesje | Da. |
Rekord | 300 dni (hkratno snemanje 20 parametrov, zabeležite eno točko vsakih 5 sekund). |
Min/Max zabeležena vrednost | Merjenje najvišjih in minimalnih vrednosti v določenem časovnem obdobju. |
Alarm | 40 različnih vrst izbire parametrov, 12.800 setov dnevnikov alarmov. |
Vrh | Da. |
Prikaz diagrama Phasor | Samodejno. |
Zmogljivost posnetkov | 60. |
Jezik menija | Angleščina |
Sporočilo | USB. |
Samodejno izklop | Ko se sproži alarmantna akcija ali iskanje prehodnih snovi, zajem inrusnega toka ali snemanje trenda v teku ali poteka, se naprava ne izklopi samodejno. |
V drugih preskusnih načinih, 15 minut brez pritiskov na tipke, samodejna zaustavitev po takojšnji 1 minuti. | |
Funkcija osvetlitve ozadja | Ja, primerna za nočno in temno mesto. |
Dolžina napetostne preskusne žice | 3m. |
Dolžina trenutne senzorske žice | 2m. |
Impedanca vhoda | Vhodna impedanca preskusne napetosti: 1MΩ. |
Izvleci napetost | Zdrži 3700V/50Hz sinusoidno izmenične napetosti 1 minuto med ožičevanjem instrumentov in lupinami. |
Izolacija | Med ožičami instrumentov in lupinami ≥10MΩ. |
Struktura | Dvojna izolacija, z izolacijo odporna proti vibracijam. |
Varna pravila | IEC 61010 1000V Cat III/ 600V CAT IV, IEC61010-031, IEC61326, Stopnja onesnaževanja: 2. |

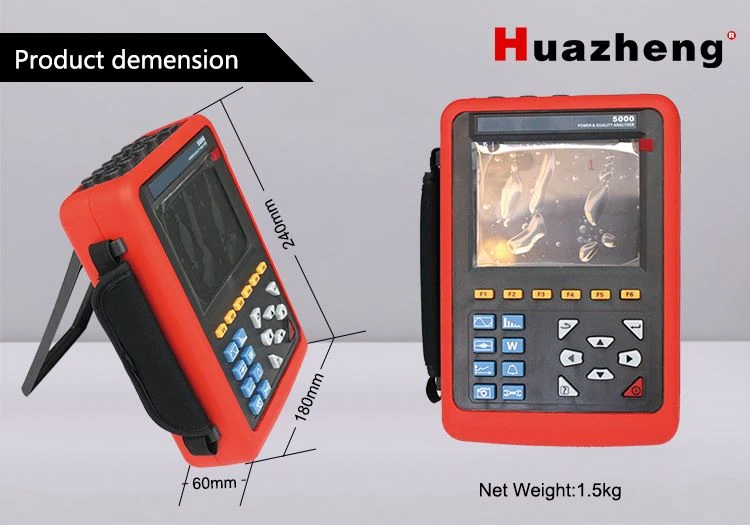

Trifazni električni digitalni analizator kakovosti električne energije
Seznam pakiranja
Ne. | GmjItem | Količina |
1 | Glavni motor | 1 |
2 | Napajalni adapter | 1 |
3 | 10A merilnik spone | 4 |
4 | 100A merilnik spone | 4 |
5 | 1000A merilnik spone | 4 |
6 | 3000A merilnik spone | 4 |
7 | Integrator | 4 |
8 | litijev akumulator | 4 |
9 | Preskusna črta (1 rdeča 1green 1 rumena 1blue 1 črna ) | 5 |
10 | Podatkovni kabel USB | 1 |
11 | Preskusna sonda | 5 |
12 | Posnetki aligatorjev | 5 |
13 | Disk programske opreme | 1 |
