Preskusni sistem šestfazni zaščitni rele HZJB-1600

Preskusni sistem šestfazni zaščitni rele HZJB-1600

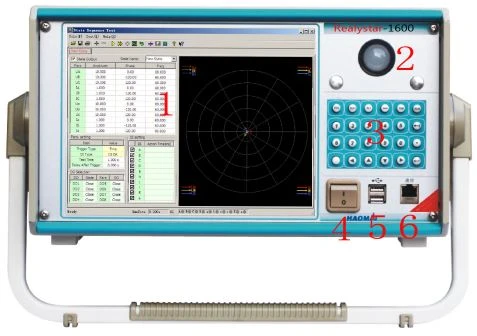

Navodilo sprednji plošči relaytestar 1600

1 TFT LCD zaslon, privzeta ločljivost: 800×600

2 Track žogo miško;Levo in desno tipko track žogo miško

3 Optimirana tipkovnica za faceplate

4 Stikalo za napajanje

5 USB vmesnik: lahko se poveže z zunanjo opremo, kot so miška, tipkovnica, bliskavica, tiskalnik, itd

6 10-100M neto terminal: lahko se poveže z računalnikom na test

Navodilo zadnji plošči relaytestar 1600:

1 Pomožni enosmerni napajalnik: lahko ga preklopite na 110V ali 220V in se lahko uporablja kot napajalnik za preskušanje na kraju samem

2 Napetostna izhodna varovalka

3 AC 220V Vtičnica za napajanje

4 PPS

5 Komunikacijska vrata z zunanjo GPS napravo

6 Vetrna vtičnica cool ventilatorja

7 Številka instrumenta

Navodilo za zgornjo ploščo relaytestar 1600:

1 Trenutni izhodni terminal: rdeča signalna svetilka na desni strani tega terminala kaže, ali izkrivljanje valovne ali obremenitve odprto vezje obstaja, ko je tok izhod

2 Izhodni terminal napetosti.

3 8 Brezplačni relejni kontaktni izhod digitalnega izhoda. Kapaciteta: DC:220V/0.2A;AC:220V/0.5A

4 Digitalni vhodni terminal: na voljo je 10 vhodov. Pri vnosu potenciala priključite pozitiven konec inpurja na skupni konec testa.

5 Zemeljska vtičnica

Nominalni parameter

Izmenska izhodna moč

Navidezna vrednost vsakega faznega izhoda, ko šest faznih izhodnih izhodov 0~ 30A izhodna natančnost 0,1 razred

Navidezna vrednost šestih faz vzporednega izhoda toka 0~180A

Dovoljena navidezna vrednost, ko fazni tok deluje dolgo 10A

Največja izhodna moč faznega toka 450VA

Največja izhodna moč pri šestih fazah vzporednega izhoda toka 1000VA

Dovoljeni delovni čas, ko šest faz vzporednih trenutnih maksimalnih izhodnih 10

Frekvenčni razpon (temeljni val) 0~1200Hz

Harmonični red 0~24

Tok enosmernega toka

Trenutni izhod 0~±10A / faza,0~±10A / šest fazna vzporedna izhodna natančnost 0,2 razred

Največja izhodna volataža obremenitve 20V

Izhodna napetost

Navidezna vrednost izhoda fazne napetosti 0~120V izhodna natančnost 0,1 razred

Navidezna vrednost izhodne napetosti linije 0~240V

Izhodna moč fazne napetosti/ omrežne napetosti 80VA / 100VA

Frekvenčni razpon (temeljni val) 0~1200Hz

Harmonični red 0~24

Izhod enosmerne napetosti

Izhodna amplituda fazne napetosti 0~±160V izhodna natančnost 0,2 razreda

Izhodna amplituda line napetosti 0~±320V

Izhodna moč fazne napetosti/ omrežne napetosti 70VA / 140VA

Vhod in izhod

10 vhodnih kanalov

Brezplačen kontakt 1~20mA,24V

Električni potencialni stiki "0":0 ~ +6V; "1":+11 V ~ +250 V

8 kanalov izhod DC:220 V/0.2 A;AC:220 V/0,5 A

Časovni obseg

0.1ms ~ 9999s , natančnost meritev <>

Prostornina in teža opreme

420×360×210mm³ ,19kg

Preskus elementa

Programska oprema zagotavlja štiri vrste preskusnih elementov, so "Ratio Control Boundary Search", "Ratio Restraint Setting Point Search", "Harmonic Restraint Boundary Search" in "Harmonic Restraint Setting Point Search". "Ratio Restraint Boundary Search" pomeni, da bo odkrita vsa akcijska meja celotne zaščite, ki je iskanje celotne akcijske krivule zaščite; "Iskanje točke za določanje omejitev razmerja" pomeni iskanje stanja delovanja določene pomembne točke in opaža, ali je ukrepanje te točke pravilno;cilj iskanja "Iskanje po mejah harmonične omejitve" in "Iskanje harmonične nastavitve zadrževanja" sta enaka iskanju vrednosti "Iskanje vrednosti nastavitve harmonične omejitve" (Harmonic Restraint Setting Point Search), Kar vključuje iskanje meje celoga delovanja harmonije i zaščitno delovanje določene točke za postavljanje.
